څنګه Hysteresis د سرکټ فعالیت، ثبات، او موثریت اغیزه کوي
2026-05-14 78

Hysteresis په برقیاتو کې یو مهم مفهوم دی چې تشریح کوي چې ولې ځینې سیسټمونه د خپل پخواني حالت پراساس مختلف ځواب ورکوي.د هر کوچني ان پټ بدلون ته سمدستي عکس العمل کولو پرځای ، هیسټریټیک سیسټمونه د حافظې اغیز کاروي چې د ثبات ښه کولو او د ناغوښتل شوي سویچنګ کمولو کې مرسته کوي.دا چلند په پراخه کچه د پرتله کونکو ، شمیټ محرکاتو ، مقناطیسي سیسټمونو ، او بریښنا برقیاتو کې کارول کیږي ترڅو د ډیر معتبر سرکټ عملیات رامینځته کړي.د دې پوهیدل چې څنګه هیسټریسیس کار کوي د فعالیت ، موثریت ، او عملي بریښنایی ډیزاین باندې د هغې اغیزې تشریح کولو کې مرسته کوي.

کتلاګ

په بریښنایی سرکټو کې هیسټریسیس څه شی دی؟

په بریښنایی سرکیټونو کې هیسټریسیس داسې حالت ته اشاره کوي چیرې چې د سیسټم محصول نه یوازې په اوسني ان پټ شرایطو پورې اړه لري بلکه په پخوانیو عملیاتي حالتونو پورې اړه لري.د یو واحد سویچنګ حد کارولو پرځای، هیسټریټیک سیسټمونه معمولا د جلا فعالولو او غیر فعال کولو نقطو سره کار کوي.د دې حدونو ترمنځ توپیر د هیسټریسیس کړکۍ جوړوي.

په عملي برقیاتو کې، هیسټریسیس د حافظې اغیز رامینځته کوي.یوځل چې یو وسیله حالت بدل کړي، دا سمدلاسه بیرته نه راځي کله چې د ننوتلو شرایط په مخالف لوري کې یو څه بدلون ومومي.دا چلند سیسټمونو ته اجازه ورکوي چې په بدلیدونکي شرایطو کې د وړاندوینې وړ عملیات وساتي.

Hysteresis په پراخه توګه کارول کیږي:

• پرتله کوونکی سرکیټونه

• Schmitt محرکات

• د بریښنا الکترونیکي توکي

• مقناطیسي ذخیره کولو سیسټمونه

• د صنعتي کنټرول سیسټمونه

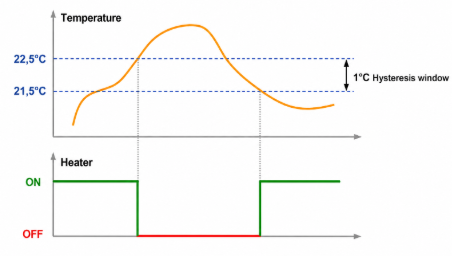

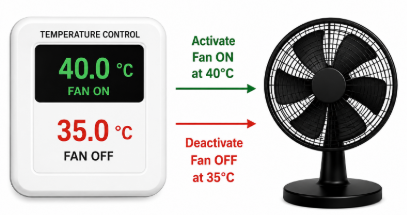

شکل 2. د تودوخې کنټرول شوی فین د مستحکم عملیاتو لپاره د جلا او بند حدونو په کارولو سره

د مثال په توګه، د یخولو فین کولی شي په فعاله شي ۴۰ درجې سانتي ګراد مګر فعال پاتې شئ تر هغه چې د تودوخې درجه ټیټه شي ۳۵ درجې سانتي ګراد.مختلف کارول پر او د بند حدونه د ګړندي سایکل چلولو مخه نیسي کله چې عملیاتي شرایط یو ټاکلي نقطې ته نږدې بدلون ومومي.

د هیسټریسیس پرته، هغه سیسټمونه چې د حد درجې ته نږدې فعالیت کوي ممکن د ariat ions v کوچني سیګنالونو ته په دوامداره توګه غبرګون وکړي.دا چلند کولی شي د ریلي چیټر، غلط محرک، بې ثباته عملیات، او د ډیر بدلولو فعالیت تولید کړي.

د بدلون په شرایطو کې د باثباته تصمیم نیولو ملاتړ کولو وړتیا له امله، هیسټریسیس په عصري بریښنایی ډیزاین کې یو مهم اصل پاتې دی.

څنګه Hysteresis په ریښتیني سیسټمونو کې کار کوي

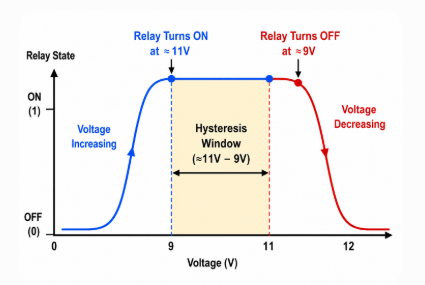

شکل  3.  د ریلي سویچنګ چلند د هیسټریسیس کړکۍ سره د جلا کولو او بند حدونه ښیې

د هیسټریسیس یو له ساده مثالونو څخه د ریل په عملیاتو کې څرګندیږي.

تصور وکړئ a 12V ریل د متغیر بریښنا رسولو سره وصل شوی.

د ریل سویچنګ چلند

• ولتاژ په تدریجي ډول له 0V څخه لوړیږي

• ریلی تقریبا په 11V کې فعالیږي

• ولتاژ ورو ورو کمیږي

• ریلی فعاله پاتې کیږي

• ریلی په پای کې 9V ته نږدې بندیږي

د فعالولو او غیر فعالولو ولتاژ تر مینځ توپیر ته ویل کیږي د hysteresis کړکۍ.

ریل په لنډمهاله توګه خپل پخوانی حالت ساتي د دې پرځای چې سمدستي کوچني ولتاژ بدلونونو ته ځواب ووایی.دا ورته اصول په سیسټمونو کې ښکاري چې د بریښنا شور، ولتاژ ریپل، بریښنایی مقناطیسي مداخله (EMI)، او د حرارتي تغیراتو لخوا اغیزمن کیږي.دا ګډوډي کولی شي په سیګنالونو او عملیاتي شرایطو کې کوچني v ariat آیونونه معرفي کړي ، د مستحکم حد چلند د هیسټریسیس پرته ساتل خورا ستونزمن کوي.

Hysteresis د بدلون په شرایطو کې د حد پریکړو ثبات کوي او د ډیرو بدلونونو پیښې کموي چې ممکن د اجزا عمر لنډ کړي.له همدې امله هیسټریسیس په عمدي ډول په ډیری عصري بریښنایی سیسټمونو کې شامل شوی.

د هیسټریسیس اصلي اصول او لاملونه

د hysteresis تعریف شوی ځانګړتیا ده د حافظې چلند.یو هیسټریټیک سیسټم د دواړو اوسنیو شرایطو او پخوانیو عملیاتي حالتونو سره سم ځواب ورکوي.د پایلې په توګه، د ننوتلو زیاتوالی او کمول د مختلف غبرګون لارې تعقیبوي.

دا ځانګړتیا رامینځته کوي hysteresis لوپ.

د نرخ انحصار په مقابل کې د نرخ خپلواک هیسټریسیس

فیچر	نرخ - خپلواک	په نرخ پورې اړه لري
ځواب	اکثرا نه بدلیدونکی	د سرعت سره توپیر لري
حساسیت	ټیټ	لوړ
عادي غوښتنلیکونه	دايمي مقناطيس	بریښنایی برقیات
د انجینرۍ کارول	مقناطیسي ساتل	د متحرک بدلولو تحلیل

د Hysteresis اصلي لاملونه

• مقناطیسي ډومین سمون

په مقناطیسي موادو کې، مایکروسکوپیک مقناطیسي ډومینونه ممکن په جزوي توګه سره یوځای پاتې شي حتی د بهرني مقناطیسي ساحې له مینځه وړلو وروسته.دا پاتې پاتې والی د حافظې اغیز رامینځته کوي چې د مقناطیسي هیسټریسیس چلند کې مرسته کوي.

• د چارج ټریپنګ

په سیمیکمډکټر وسیلو کې ، د بریښنایی چارجونو بندیدل کولی شي د بدلولو ځوابونه وځنډوي او د وسیلې چلند لامل شي چې یو څه برخه په تیرو بریښنایی حالتونو پورې اړه ولري.دا اغیزه معمولا د حافظې ټیکنالوژیو او ټرانزیسټر میشته سیسټمونو کې لیدل کیږي.

• میخانیکي او حرارتي اغیزې

میخانیکي حرکت او د تودوخې v ariat آئنونه کولی شي د ننوتلو او محصول چلند ترمینځ ځنډ ځوابونه معرفي کړي.دا اغیزې اکثرا په ریلونو، سینسرونو، او د تودوخې تنظیم شوي سیسټمونو کې لیدل کیږي چیرې چې فزیکي بدلونونه د سیسټم فعالیت اغیزه کوي.

• مثبت نظر

ډیری بریښنایی سرکټونه په قصدي ډول د فیډبیک شبکو له لارې هیسټریسیس رامینځته کوي.مثبت فیډبیک د حدونو بدلول بدلوي او د ډیر کنټرول شوي چلند رامینځته کولو کې مرسته کوي.دا طریقه په پراخه کچه په پرتله کونکو، شمیټ ټریګرز، او عملیاتي امپلیفیر سرکټونو کې کارول کیږي ترڅو د بدلیدونکي شرایطو لاندې د سیګنال ثبات ښه کړي.

د مقناطیسي هیسټریسیس لوپس پوهیدل

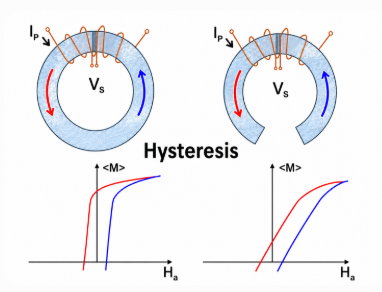

شکل 4. مقناطیسي هیسټریسیس لوپ د مقناطیسي ساحو د بدلولو په وخت کې د مقناطیس کولو مختلف لارې ښیې

مقناطیسي مواد د هیسټریسیس چلند یو له روښانه مثالونو څخه وړاندې کوي.مقناطیسي هیسټریسیس هغه وخت رامینځته کیږي کله چې مواد د بهرني مقناطیسي ساحې له مینځه وړلو وروسته مقناطیسي کول ساتي.

فیرومقناطیسی مواد لکه اوسپنه، نکل، کوبالټ، او سیلیکون فولاد په طبیعي ډول دا تاثیر څرګندوي ځکه چې داخلي مقناطیسي ډومینونه حتی د ساحې شرایطو بدلولو وروسته هم په جزوي توګه سره سمون لري.

د Hysteresis لوپ پوهیدل

د هیسټریسیس لوپ تر مینځ اړیکه تشریح کوي:

د مقناطیسي ساحې ځواک (H)

د مقناطیسي جریان کثافت (B)

B = f(H)

د مقناطیسي ساحې زیاتوالی او کمول مختلفې لارې تعقیبوي، یو تړل شوی لوپ رامینځته کوي چې د مقناطیسي حافظې چلند څرګندوي.یو پراخ هیسټریسیس لوپ په عمومي ډول د انرژي ډیر ضایع کول، د تودوخې تولید زیاتیدل، او د ټولیز موثریت کمیدل په ګوته کوي.

د ټرانسفارمرونو، موټرو او بریښنا سیسټمونو د ډیزاین کولو په وخت کې د هیسټریسس منحني له نږدې معاینه کیږي ځکه چې ډیر زیانونه کولی شي د اوږدې مودې حرارتي فشار رامنځته کړي.

د عملی سویچ موډ بریښنا رسولو کې، فیرایټ مواد اکثرا غوره کیږي ځکه چې د سیلیکون فولاد ضایعات د لوړې فریکونسۍ عملیاتو لاندې د پام وړ زیاتیږي.

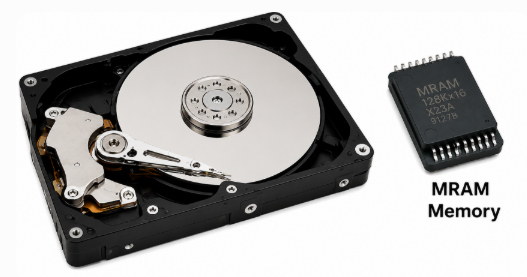

شکل 5. مقناطیسي ذخیرې وسیلې د ډیټا ساتلو لپاره د هیسټریسیس په کارولو سره

د ډیټا ذخیره کې مقناطیسي هیسټریسیس

هارډ ډرایو او مقناطیسي حافظې ټیکنالوژي په هیسټریسیس تکیه کوي.ځکه چې مقناطیسي مواد د بریښنا له لرې کولو وروسته مقناطیسي ساتي، معلومات د دوامداره بریښنا پرته ذخیره کیږي.

عام استعمالونه د هارډ ډرایو، مقناطیسي ټیپ سیسټمونو، او مقناطیسي تصادفي لاسرسي حافظې (MRAM) ټیکنالوژۍ څخه سلسله لري، چې دا ټول د ډیټا ساتلو او غیر متزلزل ذخیره کولو وړتیاو لپاره په مقناطیسي هیسټریسیس تکیه کوي.

مقناطیسي اصلي توکي او د موثریت پرتله کول

د اصلي موادو انتخاب په مستقیم ډول د هیسټریسیس ضایعات، موثریت، د تودوخې تولید، او په ټرانسفارمرونو او بدلولو سیسټمونو کې اوږدمهاله فعالیت اغیزه کوي.مختلف مواد مقناطیسي ساحو ته په جلا ډول ځواب ورکوي ځکه چې په اټومي جوړښت کې د V ariat آئنونو، جبر، پاریدو وړتیا، او مقناطیسي ساتلو ځانګړتیاو کې.دا توپیرونه په ځانګړي ډول په ټرانسفارمرونو، انډکټورونو، د بریښنا رسولو بدلولو، بریښنایی موټرو، او د لوړ فریکونسۍ بریښنا سیسټمونو کې مهم کیږي.

د عام مقناطیسي اصلي موادو پرتله کول

مواد	فریکونسی	خپلوان اصلي زیان	خپلوان لګښت	عادي غوښتنلیکونه
سیلیکون فولاد	50-60 Hz	اعتدال	ټیټ	د کارونې ټرانسفارمرونه، موټورونه
فیرایټ	kHz – MHz	ټیټ	منځنی	SMPS، RF سرکټونه، EMI فشار
بې کاره فلز	50-400 Hz	ډیر ټیټ	لوړ	د انرژي وړ ټرانسفارمرونه

پداسې حال کې چې ټول توکي د مقناطیسي عملیاتو ملاتړ کوي، د دوی فعالیت په عملي شرایطو کې د پام وړ توپیر کولی شي.د موادو انتخاب اکثرا یوازې د نظریاتي فعالیت پرځای په عملیاتي اړتیاو پورې اړه لري.

د مثال په توګهد کارونې ټرانسفارمرونه اکثرا د سیلیکون فولاد څخه کار اخلي ځکه چې د لګښت اغیزمنتوب او اوږد مهاله اعتبار لري.د لوړې فریکونسۍ بریښنا تجهیزات معمولا فیرایټ کاروي ځکه چې د دې لوړ بریښنایی مقاومت د ایډی اوسني زیانونه کموي.د انرژی اغیزمن ټرانسفارمرونه په زیاتیدونکي توګه بې کاره مواد کاروي ځکه چې ټیټ ضایع کولی شي اوږدمهاله فعالیت ښه کړي.د دې تجارتونو پوهیدل د حرارتي چلند ، موثریت اهدافو ، او عملیاتي اړتیاو توازن کې مرسته کوي.

نرم او سخت مقناطیسي مواد

مقناطیسي مواد عموما په نرم او سخت کټګوریو ویشل شوي دي پر بنسټ چې څومره په اسانۍ سره مقناطیسي او ډیمګنیټیز کیږي.

ملکیت	نرم مقناطیسي مواد	سخت مقناطیسي مواد
جبر	ټیټ	لوړ
د هیسټریسیس ضایع کول	ښکته	لوړ
اصلي ګټه	ټرانسفارمرونه	دايمي مقناطيس
د معلوماتو ساتل	ټیټ	لوړ

نرم مقناطیسي مواد کولی شي په چټکۍ سره مقناطیسي حالتونه د نسبتا ټیټ انرژی سره بدل کړي.دوی په ټرانسفارمرونو او انډکټورونو کې غوره کیږي چیرې چې تکرار مقناطیسي سایکلینګ واقع کیږي.

سخت مقناطیسي مواد د ډیمګنیټیزیشن مقاومت کوي او د اوږدې مودې لپاره مقناطیسي ملکیت ساتي.دا مواد عموما د دایمي مقناطیسونو او مقناطیسي ذخیره کولو سیسټمونو کې کارول کیږي.

د عملي انتخاب نظرونه

د مقناطیسي اصلي موادو غوره کول په ساده ډول د ټیټ هیسټریسیس زیان سره د اختیار غوره کول شامل دي.د موادو انتخاب هم په عملي نظرونو پورې اړه لري لکه عملیاتي فریکونسۍ، حرارتي شرایط، د موثریت هدفونه، د اندازې محدودیتونه، د بریښنا سمبالولو اړتیاوې، او ټول لګښت.دا فکتورونه په ټولیز ډول د ځانګړو غوښتنلیکونو لپاره فعالیت، اعتبار، او مناسبیت اغیزه کوي.

د مثال په توګه، د لوړ فریکونسۍ سویچنګ بریښنا رسول عموما د فیرایټ کور څخه ګټه پورته کوي ځکه چې د ګړندي سویچ کولو پرمهال د ټیټ زیانونو له امله.په ورته وخت کې ، د یوټیلټي ټرانسفارمرونه چې په معیاري گرډ فریکونسیو کې کار کوي ممکن د لګښت موثریت او ثابت اعتبار له امله د سیلیکون سټیل کارولو ته دوام ورکړي.

د موادو انتخاب په مستقیم ډول د اوږدې مودې موثریت، حرارتي چلند، او د سیسټم ټول فعالیت اغیزه کوي.د دې تجارتونو پوهیدل تاسو ته اجازه درکوي مقناطیسي توکي غوره کړئ چې د غوښتنلیک اړتیاو سره ښه سمون ولري.

د سیمیکمډکټر وسیلو کې هیسټریسیس

شکل 6. SCR او TRIAC وسیلې چې د غوښتنلیکونو بدلولو کې کارول کیږي

Thyristors د سیمی کنډکټر بدلولو وسایل دي چې د لوړ ولتاژ او لوړ اوسني غوښتنلیکونو لپاره ډیزاین شوي.د دودیزو ټرانزیسټرونو برخلاف چې د سیګنالونو کنټرول ته په دوامداره توګه ځواب ورکوي ، تایریسټور د لیچ کولو میکانیزم کاروي چې وسیله ته اجازه ورکوي له فعالیدو وروسته چلونکي پاتې شي.

دا عملیاتي چلند د حافظې ځانګړتیا رامینځته کوي ځکه چې د وسیلې محصول یو څه په خپل پخواني حالت پورې اړه لري.یوځل چې پیل شي، لیږد دوام لري تر هغه چې عملیاتي شرایط د ځانګړو بریښنایی حدودو څخه ښکته نه وي.

د لیچ کولو چلند څنګه کار کوي

وسایل لکه د سیلیکون کنټرول ریکټیفیرونه (SCRs) او TRIACs د اوسني ځانګړتیاوو په تړلو او ساتلو تکیه وکړئ.

د دروازې د نبض ترلاسه کولو وروسته، وسیله یو کنډک حالت ته ننوځي او کار ته دوام ورکوي حتی کله چې د دروازې سیګنال لرې شي.جریان یوازې وروسته له هغه ودریږي کله چې اوسني د هولډنګ - اوسني حد څخه ښکته راټیټ شي.

ځکه چې فعالول او غیر فعال کول د مختلف بریښنایی شرایطو لاندې پیښیږي ، تایریسټور د هیسټریسیس سره ورته چلند ښیې.

کلیدي پیرامیټونه چې په فعالیت اغیزه کوي

• Latching Current: لږ ترلږه کرنټ د محرک کولو وروسته سمدلاسه اړین دی.

• د جریان ساتل: لږ تر لږه د جریان ساتلو لپاره اړین دی.

• د ګیټ محرک اوسنۍ: د وسیلې د فعالولو لپاره اوسني ته اړتیا ده.

• د ولتاژ بندول: د اعظمي OFF-State ولتاژ وړتیا.

د وسیلې انتخاب سناریو بیلګه

غوښتنلیک	وړاندیز شوی وسیله	دلیل
د فین سرعت کنټرولر	BT136 TRIAC	دوه اړخیز AC سویچنګ وړتیا
د صنعتي موټرو کنټرول	TYN612 SCR	لوړ ولتاژ او اوسني د سمبالولو وړتیا
تعلیمي سرکټونه	TIC106 SCR	ساده ټیټ بریښنا عملیات او لاسرسي

د انتخاب پروسه اکثرا پدې پورې اړه لري چې وسیله څنګه د عملیاتي چاپیریال سره تعامل کوي.

د مثال په توګه، د کورنۍ فین سرعت کنټرولر یا سپک ډیمر معمولا کاروي BT136 TRIAC ځکه چې د دې دوه طرفه سویچ کولو وړتیا د AC کنټرول ساده کوي.څرنګه چې په دواړو لورو کې د جریان بدیل جریان، TRIAC کولی شي د AC دورې په دواړو برخو کې پرته له دې چې اضافي بدلولو اجزاو ته اړتیا ولري ترسره کړي.دا ځانګړتیا د سرکټ پیچلتیا کموي او په کمپیکٹ مصرف کونکي برقیاتو کې پلي کول ډیر عملي کوي.

د صنعتي موټرو کنټرول سیسټمونه کولی شي د دې پرځای غوره کړي TYN612 SCR، کوم چې د لوړ بریښنا شرایطو او ډیر غوښتنې عملیاتي چاپیریال اداره کولو لپاره ډیزاین شوی.غوښتنلیکونه چې لوی اوسني بارونه او د بریښنا مقرراتو اړتیاوې پکې شامل وي اکثرا د قوي سویچ کولو وړتیا او ښه قوي کیدو څخه ګټه پورته کوي.

د تعلیمي پروژو او د ټیټ بریښنا کنټرول غوښتنلیکونو لپاره ، د TIC106 SCR د ساده عملیاتي چلند او تجربې لپاره د لاسرسي له امله عملي اختیار پاتې دی.دا په مکرر ډول د تعارفي سویچنګ سرکیټونو کې کارول کیږي چیرې چې د پوهیدو او پلي کولو اسانه کول مهم دي.

دا د غوښتنلیک پراساس چلند ښیې چې د وسیلې انتخاب نه یوازې په بریښنایی مشخصاتو پورې اړه لري بلکه د سیسټم اړتیاو ، عملیاتي شرایطو ، او عملي ډیزاین ملاحظاتو پورې اړه لري.

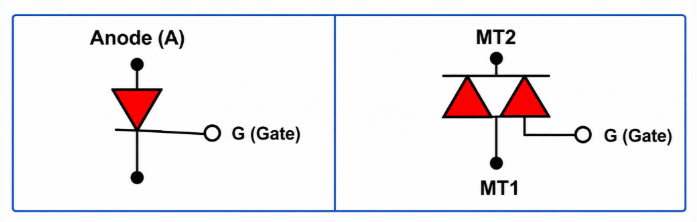

شکل 7. SCR او TRIAC سمبولونه د بدلولو مختلف جوړښتونه ښیې

SCR vs TRIAC

فیچر	SCR	TRIAC
اوسنۍ لار	یو لوري	دوه لارې
د AC بدلول	محدود	ډیر ښه
د DC غوښتنلیکونه	عام	لږ عام
د بریښنا کنټرول	لوړ	اعتدال
عادي استعمال	صنعتي سیسټمونه	تجارتي بریښنایی وسایل

په پرتله کونکي او شمیټ ټریګر سرکټونو کې هیسټریسیس

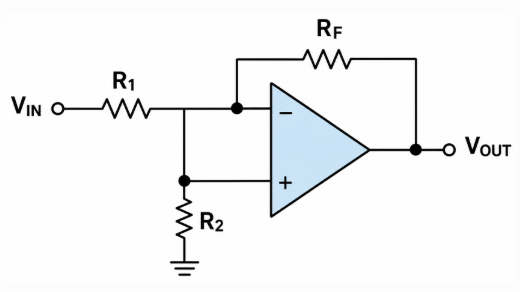

شکل 8. د پرتله کوونکی سرکټ د هایسټریسیس لپاره د مثبت فیډبیک په کارولو سره

د پرتله کونکي سرکټونه په برقیاتو کې د هیسټریسیس یو له خورا عام عملي غوښتنلیکونو څخه استازیتوب کوي.د دوی هدف د حوالې ولتاژ په وړاندې د ان پټ سیګنال پرتله کول او د پرتله کولو پایلې سره سم محصول تولید کول دي.

ریښتیني سیسټمونه په مکرر ډول په چاپیریال کې فعالیت کوي چې بریښنایی شور ، ریپل ، او سیګنال بدلونونه لري.د دې شرایطو لاندې، د حد کچې ته نږدې کوچني v ariat آئنونه کولی شي د محصول ثبات اغیزه وکړي.

هایسټریسیس د جلا سویچ کولو کچې رامینځته کولو سره د حد چلند ښه کوي ، د پرتله کونکي سرکیټونو ته اجازه ورکوي چې د بدلیدونکي سیګنال شرایطو لاندې ډیر معتبر کار وکړي.

د پرتله کونکي فعالیت پرتله کول

پیرامیټر	پرته هیسټریسیس	سره هیسټریسیس
غلط محرک کول	مکرر	لږترلږه
د ثبات بدلول	حد ته نږدې غریب	باثباته
د ریلی چیټر	عام	نادره
د شور حساسیت	لوړ	کم شوی
د محصول اعتبار	اعتدال	ښه شوی

پرتله کول ښیې چې ولې هیسټریسیس معمولا د سینسر انٹرفیسونو ، سرایت شوي سیسټمونو ، او صنعتي کنټرول غوښتنلیکونو کې کارول کیږي.

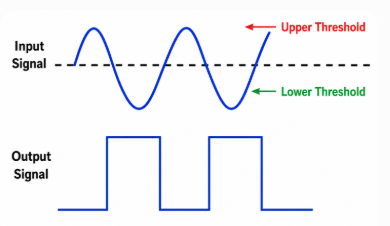

شکل 9. Schmitt محرک عملیات د پورتنۍ او ښکته حد په کارولو سره

د شمیټ محرک عملیاتو پوهیدل

د شمیټ محرک په قصدي ډول د هیسټریسیس رامینځته کولو لپاره مثبت فیډبیک کاروي ، نو دا په یو حد ولټاژ کې نه بدلیږي.پرځای یې، دا دوه مختلف سویچنګ پوائنټونه کاروي: یو پورتنۍ حد ولټاژ او د ټیټ حد ولټاژ.دا د سیګنال لیږد پاک او ډیر باثباته کوي.په عملي ایمبیډ شوي سیسټمونو کې، شمیټ محرکونه اکثرا د سینسر انٹرفیسونو او میخانیکي سویچ ان پټونو کې اضافه کیږي ځکه چې کوچني سیګنال بدلونونه، شور، یا د تماس باؤنس کولی شي په بل ډول د ډیری غیر ارادي محصول لیږد رامینځته کړي.

Hysteresis په Op-Amp او پاور الیکترونیک کې

عملیاتي امپلیفیرونه په پراخه کچه د سینس کولو سیسټمونو ، سیګنال پروسس کولو ، او انلاګ کنټرول سرکټونو کې د دوی د حساسیت او لوړولو وړتیا له امله کارول کیږي.کله چې د ننوتلو سیګنالونه ورو ورو توپیر کوي یا د حد شرایطو ته نږدې فعالیت کوي ، کوچني بدلونونه کولی شي د بدلون دوام اغیزه وکړي او د بې ثباته محصول چلند رامینځته کړي.

د فعالیت ښه کولو لپاره، op-amp سرکټونه اکثرا د مثبت فیډبیک شبکو له لارې هیسټریسیس معرفي کوي.دا طریقه د جلا فعالولو او غیر فعال کولو حدونه رامینځته کوي، د بدلون بدلولو شرایطو کې د بدلولو چلند ته اجازه ورکوي چې نور کنټرول پاتې شي.

د hysteresis عملي مثال په کې ښکاري د هوښیار هوایی کنډک سیسټمونه.

یو سیسټم په پام کې ونیسئ چې د خونې د تودوخې هدف سره 26 درجې سانتي ګراد.د هیسټریسیس کړکۍ پرته، د ټاکل شوي نقطې په شاوخوا کې د تودوخې لږ بدلونونه ممکن په مکرر ډول د کمپرسور عملیات پیل کړي.

د مثال په عملیاتي شرایطو کې د یخولو فعالول شامل دي ۲۸ درجې سانتي ګراد او د یخولو غیر فعال کول 24°C.

دا 4°C جلا کول د هیسټریسیس کړکۍ رامینځته کوي چې غیر ضروري سویچنګ فعالیت کموي او سیسټم ته اجازه ورکوي چې د حالت بدلولو دمخه د تودوخې پراخه حد کې کار وکړي.

د پرتله کولو سیسټم چلند

کنټرول طریقه	کمپرسور په هر ساعت کې سایکلونه	اغیز
د هیسټریسیس پرته	لوړ	د کمپرسور پوښاک زیات شوی او بې ثباته عملیات
د 4 ° C hysteresis کړکۍ سره	ښکته	موثریت ښه شوی او کم شوی د بدلولو فعالیت

پورته ارزښتونه د ثابت اندازه کولو پر ځای د پرتله کولو عملیاتي چلند استازیتوب کوي ځکه چې د بدلولو فریکونسۍ د خونې د اندازې، حرارتي شرایطو، د موصلیت کیفیت، او د چاپیریال فکتورونو سره سم توپیر لري.

حتی بیا هم، پرتله کول د ډیزاین مهم اصول ښیې.هغه سیسټمونه چې تنګ یا غیر حاضر هیسټریسیس سلسله لري ممکن په مکرر ډول د حد شرایطو ته نږدې بدل شي ، د بریښنا فشار زیاتوي او د اجزاو اوږدمهاله عمر کموي.پراخه عملیاتي کړکۍ عموما د سایکل چلولو فریکونسۍ کموي او عملیاتي ثبات ته وده ورکوي.

په عملي سیسټمونو کې ، د سویچ کولو کم شوی فعالیت کولی شي د انرژي موثریت ته وده ورکړي ، حرارتي فشار کم کړي ، او د کمپرسور اوږد ژوند ملاتړ وکړي.ورته کنټرول میتودونه په پراخه کچه د چاپیریال سیسټمونو ، د صنعتي تودوخې تنظیم کولو ، او مصرف کونکي برقیاتو کې کارول کیږي چیرې چې مستحکم حد چلند مهم دی.

دا بیلګه ښیي چې څنګه هیسټریسیس نه یوازې د سرکټ چلند اغیزه کوي بلکه د ریښتیني نړۍ سیسټم فعالیت او اوږدمهاله اعتبار هم اغیزه کوي.

د هیسټریسیس اندازه کول او ځانګړتیا

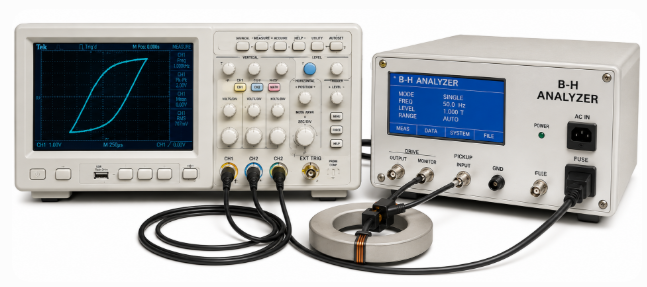

شکل 10. د هیسټریسیس اندازه کولو لپاره اوسیلوسکوپ او B-H شنونکی

د هیسټریسیس اندازه کول د دې ارزولو کې مرسته کوي چې اجزا د بدلیدونکي عملیاتي شرایطو لاندې څنګه چلند کوي.د دې پرځای چې په ساده ډول وپیژندل شي چې ایا هیسټریسیس شتون لري، اندازه کول دا هم مشخص کوي چې دا د بدلون چلند، موثریت، او اوږد مهاله فعالیت څومره په کلکه اغیزه کوي.

د تحلیل شوي سیسټم پورې اړه لري مختلف وسایل کارول کیږي:

• اوسیلوسکوپونه - په سرکیټونو لکه پرتله کونکي او شمیټ محرکونو کې د سویچ کولو حد او سیګنال چلند لید.

• د B-H منحنی شنونکي - د جبر، د ساتلو، او د هیسټریسیس زیانونو اندازه کولو له لارې مقناطیسي مواد ارزوي.

• د مقناطیسي ځانګړتیا سیسټمونه - د څیړنې او ذخیره کولو ټیکنالوژیو کې مقناطیسي چلند مطالعه کړئ.

• د اتوماتیک ازموینې سیسټمونه - د تکرار وړتیا او په لویه کچه اجزاو ازموینې ته وده ورکوي.

عام اندازه کولو کې شامل دي:

• جبر - د مقناطيسي ساحې ځواک چې د پاتې مقناطيسي کولو لرې کولو ته اړتيا لري

• Retentivity - د ساحې له لرې کولو وروسته پاتې مقناطیس

• د هیسټریسیس رینج - د سویچ کولو حدونو ترمینځ جلا کول

• د حد بدلول - هغه ارزښتونه چې د حالت بدلونونه هڅوي

د اندازه کولو پایلې په مستقیم ډول د موادو انتخاب او سیسټم ډیزاین اغیزه کوي.د هیسټریسیس ډیر زیانونه ممکن د تودوخې تولید زیات کړي، پداسې حال کې چې ضعیف ټاکل شوي حد ممکن عملیاتي ثبات کم کړي.

په بریښنایی ډیزاین کې د هیسټریسیس اصلاح کول

هیسټریسیس په مقابل کې غیر هایسټریټیک سیسټمونه

فیچر	هیسټریسیس	غیر هیسټریټیک
شور معافیت	لوړ	ټیټ
ثبات	ښه	لږ باثباته
بدلول فریکونسی	ښکته	لوړ
حساسیت	ښکته	لوړ
دروغ محرک کول	کم شوی	ډیر عام
اوږد مهاله اعتبار	ښه	کم شوی

دا پرتله کول په ګوته کوي چې ولې هیسټریسیس په عمدي توګه په ډیری عملي سیسټمونو کې معرفي کیږي.

ډیری فکتورونه د هیسټریسیس چلند اغیزه کوي، پشمول د بریښنا شور، عملیاتي تودوخې، بار v ariat ion، د بدلولو سرعت، حرارتي شرایط، او د غبرګون اړتیاوې.د مثالي ډیزاین توازن په ځانګړي غوښتنلیک او عملیاتي چاپیریال پورې اړه لري.

ننګونې او د راتلونکي څیړنې لارښوونې

که څه هم هیسټریسیس د سیسټم چلند ته وده ورکوي، دا کولی شي ډیزاین ننګونې هم رامینځته کړي ځکه چې وسایل کوچني کیږي او په لوړ سرعت کار کوي.

اوسنۍ ننګونې چې د هیسټریسیس سره تړاو لري په مقناطیسي سیسټمونو کې د انرژي ضایع کول ، د تودوخې تولید ، د موادو عمر لرونکي اغیزې ، د ماډلینګ پیچلتیا ، او په لوړ عملیاتي فریکونسۍ کې د زیانونو زیاتوالی.دا محدودیتونه کولی شي په ټولیز ډول موثریت، اعتبار، او اوږدمهاله سیسټم فعالیت اغیزمن کړي.

روانې څیړنې د ټیټ ضایع شوي مقناطیسي موادو سپړلو ته دوام ورکوي، د AI په مرسته د اصلاح کولو تخنیکونه، د سپینټرونیک حافظې ټیکنالوژي، د انډول هیسټریسیس کنټرول میتودونه، او پرمختللي سیمیکمډکټر سیسټمونه.د دې پرمختګونو هدف د موثریت ښه کول، زیانونه کمول، او د ډیر هوښیار سیسټم چلند ملاتړ کول دي.

راتلونکي بریښنایی سیسټمونه ممکن په زیاتیدونکي توګه د انډول هیسټریسیس تخنیکونه غوره کړي چې په اتوماتيک ډول د بدلیدونکي شرایطو سره سم عملیاتي چلند تنظیموي.لکه څنګه چې وسیلې په سرعت او پیچلتیا کې پرمختګ ته دوام ورکوي ، د هیسټریسیس موثر کنټرول به د بریښنایی سیسټم ډیزاین کې مهم پام پاتې شي.

پایله

Hysteresis د ثبات په ښه کولو او د ناغوښتل شوي سویچ کولو چلند کمولو له لارې د بریښنایی سیسټمونو سره په ډیر باوري توګه کار کولو کې مرسته کوي.دا په پراخه کچه په مقناطیسي موادو، سیمیکمډکټر وسیلو، د کنټرول سیسټمونو، او د بریښنا برقیاتو کې کارول کیږي چیرې چې عملیاتي شرایط په دوامداره توګه بدلیږي.که څه هم دا کولی شي په ځینو غوښتنلیکونو کې د انرژي ضایعات معرفي کړي، د مناسب هیسټریسیس ډیزاین کولی شي موثریت او اوږدمهاله فعالیت ته وده ورکړي.د هیسټریسیس پوهیدل د سرکټ ډیزاین او سیسټم اصلاح کولو کې غوره پریکړو ته اجازه ورکوي.
